关于滚动电机轴承的精度设计

返回列表 来源: 发布日期: 2021.12.23


一般情况下,滚动轴承的精度设计主要包括滚动轴承制造的尺寸精度、形位公差、表面粗糙度等。接下来我们就一起来了解一下“滚动轴承的精度设计”吧。

1、公差等级

滚动电机轴承按其内外圈基本尺寸的公差和旋转精度分为五级:其名称和代号由低到高分别为普通级/PO、高级/P6/P6x、精密级/P5、超精密级/P4及最精密级/P2 ( GB/T272-1993)。凡属普通级的轴承,一般在轴承型号上不标注公差等级代号(GB307.3- 1984)。

2、公差带

(1)任何尺寸的公差带由两个因素决定:公差带的宽窄和公差带的位置。滚动电机轴承的公差带也不例外,其公差带如图所示。

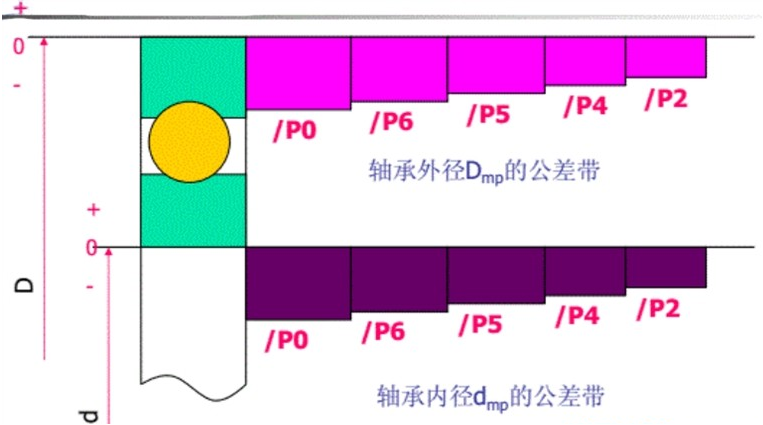

轴承内外径公差带图

(2)轴承内、外径公差带的特点是:所有公差带都单向偏置在零线下方,即上偏差为0,下偏差为负值。

3、滚动轴承精度等级的选择

主要考虑以下几点:

(1)机器功能对电机轴承部件的旋转精度要求。一般这样选取:

1)/PO:用于旋转精度要求不高的一般机构中。

2)/P6、/P5、P4:用于旋转精度要求较高或转速较高的机构中。

3)/P2:用于高精度、高转速的特别精密部件上。

(2)转速的高低:转速高时,由于与轴承配合的旋转轴或孔可能随轴承的跳动而跳动,势必造成旋转的不平稳,产生振动和噪音。因此,转速高时,应选用精度高的电机轴承。

(3)结构型式的选择:属于《机械零件》的范畴。主要对轴进行受力分析,确定轴承的类型(向心、推力、向心推力)、轴承的基本尺寸(内径、外径、轴承宽度)。

(4)轴承配合的精度计算:轴承是根据工况选用;与轴承相配合的轴颈、轴承座则需进行精度设计:包括配合性质的确定、形位公差的确定、表面粗糙度的确定等。这部分内容由互换性解决。

肯特轴承是一家专注于高精度、低噪音的滚珠轴承研究和制造的企业,在轴承生产和销售方面有着丰富的经验。我们得到了众多客户的好评。如果您有需要欢迎咨询。 本文部分数据资料来源于网络,仅作学习交流之用途,如有任何问题,请及时联系我们删除。
