电机轴承漏脂竟与保持架有关?

返回列表 来源: 发布日期: 2021.12.24


众所周知,密封脂润滑轴承的漏脂现象会缩短整套轴承的使用寿命,并且污染周围环境。那对于浪形轴承保持架来说,漏脂主要发生在轴承的什么位置?倘若浪形轴承保持架发生漏脂,要进行怎样的措施才可以防止轴承漏脂呢?

1、浪形轴承保持架漏脂现象
浪形轴承保持架的漏脂通常会发生在内圈密封槽和密封唇之间,由于润滑脂需要附着在内圈密封槽上,所以当外圈旋转时,就容易出现电机轴承漏脂的情况。润滑脂从球到内圈密封槽的运动,如图所示。

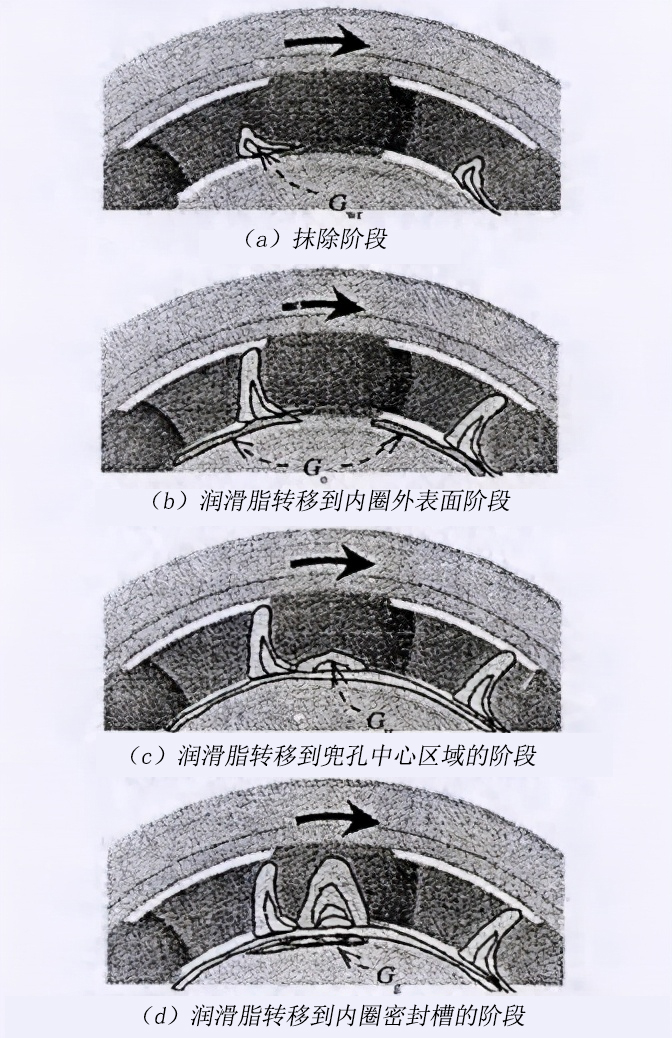

润滑脂从球表面到内圈密封槽的迁移

(1)附着到球上的润滑脂被保持架兜孔的内侧边缘抹除并附着到兜孔边缘,如图(a)中的GWT所示。

(2)当兜孔边缘的GWT的量增加时,一些润滑脂附着到内圈外表面,如图(b)中的GO所示。

(3)当内圈外表面上的润滑脂GO增加时,一些润滑脂附着到对面的保持架内表面。然而,该位置是兜孔的中心,主要在轴向扩展,导致图(c)所示的润滑脂附着Gtr。

(4)当润滑脂Gtr增加时,如图(d)中的Gg所示,部分润滑脂被推向并附着在内圈密封槽上。当这一过程持续时,润滑脂将附着到内圈密封槽的整个圆周上。

2、浪形轴承保持架漏脂防止措施

市面上的浪形保持架主要有两种:标准浪形保持架和有防漏脂的浪形保持架。使用标准浪形保持架时,大量润滑脂会在外圈旋转时附着到内圈密封槽上,很有可能会导致电机轴承漏脂。而有防漏脂的浪形保持架,兜孔内表面的2个区域是凹的。当使用这种设计时,即使外圈旋转,润滑脂也不会附着在内圈密封槽上, 几乎不可能会发生 电机轴承漏脂。除此之外,实验表明当使用密封圈时,电机轴承漏脂的问题明显好转,所以建议在条件允许的情况下,装配合适的密封圈。
