深沟球轴承密封结构形式分析(三)

返回列表 来源: 发布日期: 2022.02.15


深沟球轴承的密封结构形式多种多样,按密封材料不同,主要分为橡胶密封圈和防尘盖(标准铁盖)两种:按密封配合不同,可分为接触式密封和非接触式密封。对于摩托车、家电电机、豪华吊扇等密封深沟球轴承,目前常用的基本密封结构主要有如下五种形式。接下来我们就简单讲讲。

密封结构

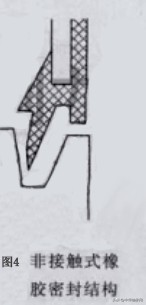

图4密封结构为非接触式橡胶密封结构,与图1槽接触式密封结构相比,密封效果差些,尤其不适于防漏油、防水等方面的密封。但其优点是对密封圈和套圈密封槽的加工精度要求没有图1结构要求的那么高,因此在生产成本控制方面具有较大优势。

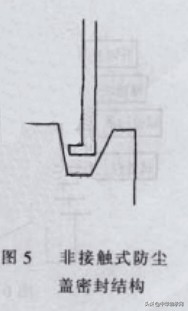

密封结构图5密封结构与图4结构同属于非接触式密封结构,不同的是图4结构采用橡胶密封圈,而图5结构采用的是防尘盖。对于非接触式密封结构来说,密封圈或防尘盖与密封槽的配合间隙越小,密封效果越好。由于橡胶密封圈具有优良的弹性,即使是非接触式结构,往往也允许存在超轻接触。而防尘盖是铁盖,不具有上述优点,其配合必须是间隙配合,设计上为了确保防尘盖与密封槽的间隙配合不得不预留较大的间隙。因此,图5非接触式防尘盖密封结构的密封性能往往比图4结构的密封性能差。但由于防尘盖加工简单和间隙成本低,成本约是丁腈橡胶密封圈的70%,所以在一些密封要求不高的场合还是经常被应用。
