如何合理配置电机轴承?(一)

返回列表 来源: 发布日期: 2022.07.13


电动机产品的转子部分通常需要用两套电机轴承来支承,并将转子相对于定子进行径向和轴向定位。按照不同的使用要求,例如:负荷、所需要的旋转精度,以及制造成本等方面的要求。今天我们主要讲解“一端固定、一端浮动的配置”。

(1)一端固定、一端浮动配置

固定端电机轴承通过轴和端盖电机轴承室同时固定,在轴的一端进行径向支承,同时在轴向的两个方向起轴向定位作用。固定端的电机轴承一定要是可以承受径向和轴向联合负荷的径向电机轴承,在电机产品上最经常使用的有深沟球轴承,在某些其他设备机械中,也会采用双列或配对单列角接触球轴承及其他可以承受联合负荷的电机轴承。

对于三轴承结构的电机,采取电机轴承组合的方式进行定位,即采取仅能承受纯径向负荷的径向电机轴承(套圈不带挡边的圆柱滚子轴承)与可以承受联合载荷的深沟球轴承组合。在这种配置中,另一个电机轴承深沟球轴承只用作两个方向的轴向定位,在电机轴承室中一定要预留一定的径向自由度,即与电机轴承室直径方向为间隙配合。

电机的浮动端轴承在轴的另一端,只做径向支承,所以浮动端的电机轴承可以是深沟球轴承,也可以是柱电机轴承,对于载荷较大的电机,以及冲击性负载电机大部分情况下选用圆柱滚子轴承。这种配置下,一定要允许轴具有一定的轴向位移,使电机轴承之间不会产生相互的作用力。电机运行过程中,当轴因受热而膨胀,轴向位移可在某些类型电机轴承(圆柱滚子轴承)的内部实现。轴向位移也可以发生在其中一个轴承圈与其相连接的部件之间,最好在电机轴承外圈与电机轴承室之间。

固定端和浮动端的电机轴承配置有很多不同的组合,对于刚性的电机轴承配置,应采取轴向位移能在电机轴承内实现的组合。对于这方面的设计,建议与轴承厂家进行联合分析和选择。

在以上的组合,一定要把轴与轴承座之间的角度误差减到最低。倘若应用情况不允许,建议各位使用能承受更大角度误差的自调心轴承的组合,这些配置能承受一定的角度误差和轴向位移,并可以防止在轴系中产生内部轴向力。

对于内圈承受旋转负荷的轴承配置,轴的长度变化需要通过轴承与其配合面之间进行调整,那轴向位移应在外圈与轴承室之间,最常用的组合为深沟球轴承和深沟球轴承;配对单列角接触球轴承和深沟球轴承组合等。

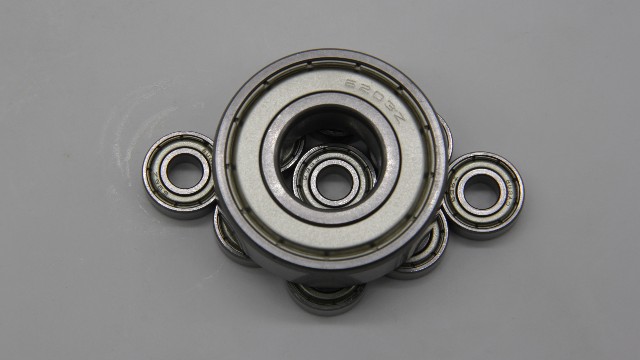

电机轴承

肯特轴承专注设计制造各种精密滚珠轴承,适用于电机、汽车、家用电器、电动工具、水泵、摩托车、重型汽车、机械等各产品。所研发生产轴承,微米级别精度控制,符合国家ZV4质量等级,达到P5、P6精度等级,一致性强,运行稳定。10000㎡生产基地,20多条自动化生产线,10余台静音检测设备,为轴承质量保驾护航,坚守初心为国产轴承强势赋能。
