骨架油封各个部位的作用

返回列表 来源: 发布日期: 2022.06.19


金属骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。通常,在自由状态下的骨架油封,其内径比轴径小,即具有一定的“过盈量”。因此,当油封装入油封座和轴上之后,油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力,经过一段时间运行后,该压力会迅速减小乃至消失,因而,加上弹簧可以随时补偿油封自紧力,油封外缘使油封在腔体孔内固定的同时,起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用。另外金属骨架是当油封固定在腔体内时,起保持配合力的作用。

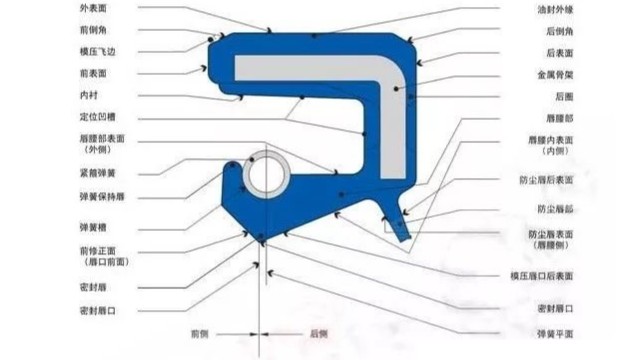

油封各部位的作用

密封唇部是柔性弹性体,设计成对机械的震动及密封流体的压力变动的影响下仍可保持稳定的密封作用,并起到保持唇部与轴表面稳定接触状态的作用。弹簧可提高密封唇向轴的压紧力,起维持此压紧力的作用。唇端部被制作成斜锲形状,在端部处按压轴表面,起密封流体的作用。

防尘唇是没有与弹簧连接的副唇,起防止尘埃侵入的作用。一般油封的唇部是斜楔状,在唇端部按压轴表面,起到密封流体的作用。密封唇部是柔性弹性体,通常状况下,其内径比轴径小,即具有一定的过盈量,保持唇部与轴表面稳定接触状态,在机械的振动及密封流体的压力变动的影响下仍可保持稳定的密封作用。

弹簧用来提高密封唇向轴的压紧力,并维持此压紧力的作用。防尘唇是没有与弹簧连接的唇,主要起着防止尘埃从外部侵入。配合部使油封固定在腔体内,并保持配合力,同时防止流体从密封圈外周面与腔体内面间的泄露或者侵入。
