电机轴承保持架失效的案例

返回列表 来源: 发布日期: 2021.12.29


本案例发生在一台离心泵电机驱动端轴承上,轴承型号6213-Z。所以重点分析该轴承频谱,并结合经验进行故障诊断。本案例重在了解保持架碎裂的表现以及故障发生的原因和其解决措施。

一、故障分析诊断

 经检测,转速为:RPM1453;转频为:24.22HZ

电机驱动端水平振动图谱表现为:在频谱中电机轴承6213-Z保持架缺陷频率及其多次谐波频率明显,占据频谱主导频率成分。频谱底部有明显底部噪音,反应出此时电机轴承有摩擦产生的噪音,且大概率保持架损坏严重。

二、验证总结

一般情况下保持架都是电机轴承最后失效的部件,按照轴承典型的失效顺序,一般会先在滚道上出现缺陷,随后会出现在滚珠上,最后才是保持架。当保持架破损严重时,会导致滚动体聚在一起。这时滚动体由滚动运动变为滑动运动,会产生底部噪声。

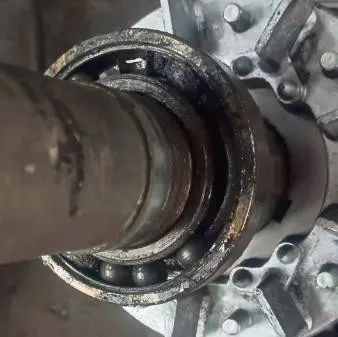

发生故障的电机经拆卸后,发现驱动端电机轴承保持架已断裂,且滚珠已经聚集在一起,验证了本次诊断的结论。关于这类情况一般更换新的轴承即可。 肯特轴承是一家专注于高精度、低噪音的滚珠轴承研究和制造的企业,在轴承生产和销售方面有着丰富的经验。保持架碎裂

三、故障发生的原因以及解决措施

简单回顾本次故障,关于保持架碎裂的故障通常描述为:铆钉松动或断裂,情况严重的甚至会导致滚动体破碎。发生这种情况的原因一般是因为力矩负荷过大、润滑不足、转速变动频繁、振动大以及轴承在倾斜状态下安装和卡入异物。解决措施也比较简单,首先要检查轴承的使用条件和润滑状态是不是适宜,其次是要注意轴承的使用情况。倘若时常发生轴承保持架断裂的故障,就需要研究一下保持架的选择是不是合适以及检测轴承箱的刚性是不是负荷的要求。
