如何理解精密轴承的双轴承布置？

双轴承是安装在轴上的一组（两只）轴承，其内圈和外圈以预紧力夹紧在一起，以获得更大的径向和轴向刚度。当径向空间不足以容纳较大的轴承时，双轴承也可用于实现额外的承载能力。双轴承布置方式有三种：背对背布置、面对面布置、串联布置。

一、背对背布置

背对背轴承布置（也称为DB布置，O布置）是一种双轴承布置，其中两只精密轴承的安装方式使轴承的接触角线向内发散。这些接触线形成“O”形，因此被称为O布置。

在背对背布置中，内圈之间有一个间隙，安装时，该间隙闭合，并在精密轴承上产生预紧力。背对背布置可提供最大的稳定性和刚度。在相同的预紧力下，背对背布置和面对面布置具有相同的径向和轴向刚度。

背对背轴承布置可用于承载：

1）重径向载荷

2）径向和推力组合载荷

3）反向推力载荷

4）力矩载荷

二、面对面布置

面对面轴承布置（也称为DF布置、X布置）是一种双轴承布置，其中两只精密轴承布置成使轴承的接触角线向内会聚。而这些接触线形成X形，因此被称为X布置。

在面对面布置中，外圈之间有一个间隙，安装时，该间隙会闭合，并在精密轴承上产生预紧力。DF布置具有较低的力矩刚度，因此它们必须有足够的间距，以抵抗力矩载荷。如果无法避免精密轴承位置之间的不对中，建议采用面对面的轴承布置。

可使用面对面轴承布置来承载：

1）重型径向载荷

2）径向和推力组合载荷

3）反向推力载荷

三、串联布置

串联轴承布置（也称为DT布置）是一种双轴承布置，其中两只精密轴承的布置方式使接触角线平行。这种布置构成了一种非常重型的推力轴承布置，但它不会承载任何径向载荷，只接受一个方向的推力载荷。DT具有与DB/DF布置相同的径向刚度和相同的预紧力，但其轴向刚度是相同预紧力的DB/DF布置的两倍。

串联轴承布置可用于承载：一个方向非常高的推力载荷。

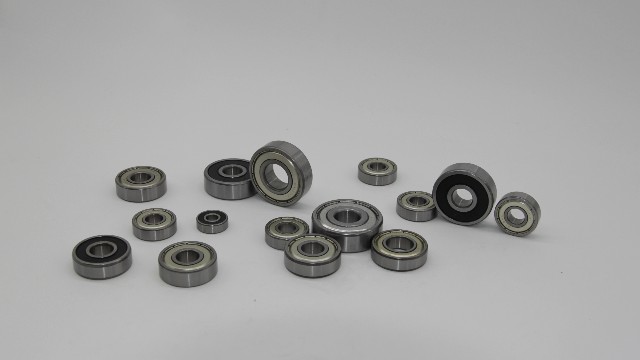

想买电机轴承不知道怎么选？肯特轴承专业生产高质量，高精度的深沟球轴承，产品具有长寿命、高精度、低噪音的特点。买轴承就找肯特轴承，精密轴承生产厂家、供货及时、服务周到、值得选择。买轴承就找肯特轴承，产品性价比高、价格合理、型号齐全，欢迎来电洽谈。 （ 本文部分数据资料来源于网络，仅作学习交流之用途，如有任何问题，请及时联系我们 删除。 ）
