精密轴承配合的选择及影响

返回列表 来源: 发布日期: 2022.03.12


轴承选择配合时,应充分考虑轴承的使用条件,主要有:负荷的性质与大小;运转时的温度分布;轴承内部游隙;轴与外壳的加工精度、材料及壁厚结构;安装与拆卸的方法;是否需要利用配合面吸收轴的热膨胀;轴承的形式与尺寸。

1)负荷性质的影响

精密轴承负荷根据其性质可分为内圈旋转负荷、外圈旋转负荷和不定向负荷,其与配合的关系如表所示。

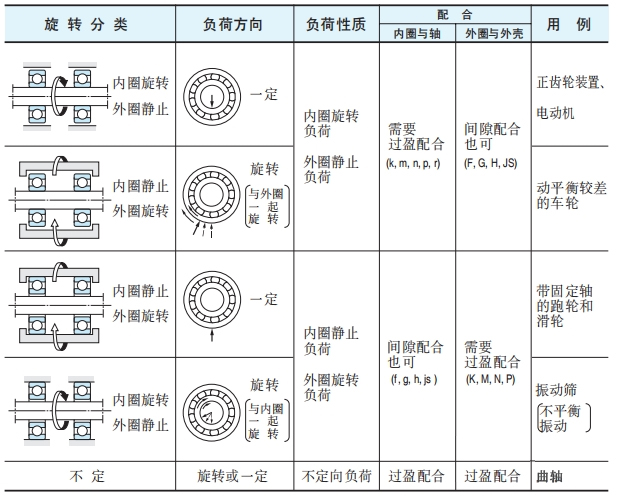

轴承负荷性质以及配合

2)负荷大小的影响

内圈在径向负荷作用下,半径方向既被压缩又有所伸张,周长趋于微小增加,因此初始过盈将减少。

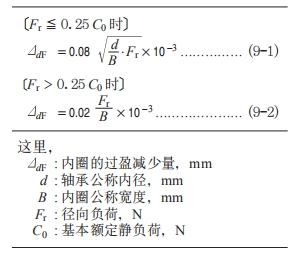

过盈减少量可由下式计算:

过盈量减少量

因此,当径向负荷为重负荷(超过Co值的25%)时,配合 必须比轻负荷时紧。若是冲击负荷,配合必须更紧。

3)配合面粗糙度的影响

若考虑配合面的塑性变形,则配合后的有效过盈受配合面加工精度的影响,近似地可用下式表示。

配合面粗糙度的影响

4)温度的影响

一般来说,运转时的精密轴承温度高于周边温度,而且精密轴承带负荷旋转时,内圈温度高于轴温,因此热膨胀将使有效过盈减少。

现设轴承内部与外壳周边的温差为⊿t,则不妨可假定内圈与轴在配合面的温差近似地为(0. 10~0. 15)⊿t。

因此温差产生的过盈减少量⊿dt可由下式计算:

温度的影响

因此,当精密轴承温度高于轴温时,配合必须紧。另外,在外圈与外壳之间,由于温差、线膨胀系数不同,相反过盈量会增大。因此在考虑利用外圈与外壳配合面之间的滑动来吸收轴的热膨胀时,需要加以意。

5)配合产生的轴承内的最大应力

精密轴承采用过盈配合安装时,套圈会伸张或收缩,从而产生应力。应力过大时,套圈会发生破裂,需要加以注意。

6)其他

安装精度要求特别高时,应提高轴及外壳的精度。但一般来说,外壳比轴难加工,精度也低,因此放松外圈与外壳的配合为宜。采用中空轴及薄壁外壳时,配合应比通常紧。采用双半型外壳时,应放松与外圈的配合。另开段对于铸铝等轻合金外壳,配合应比通常紧一些。
